Как определить напряжение линии электропередачи по количеству и типу изоляторов

Даже опытные электрики не всегда могут по внешнему виду точно определить, на какое напряжение рассчитана воздушная линия (ВЛ) электропередачи. Однако базовые знания об этом полезны и обычным людям — хотя бы для понимания, на каком расстоянии от ЛЭП можно находиться без риска для жизни. Уровень напряжения можно примерно определить по типу изоляторов, а также по внешнему виду опоры и количеству проводов.

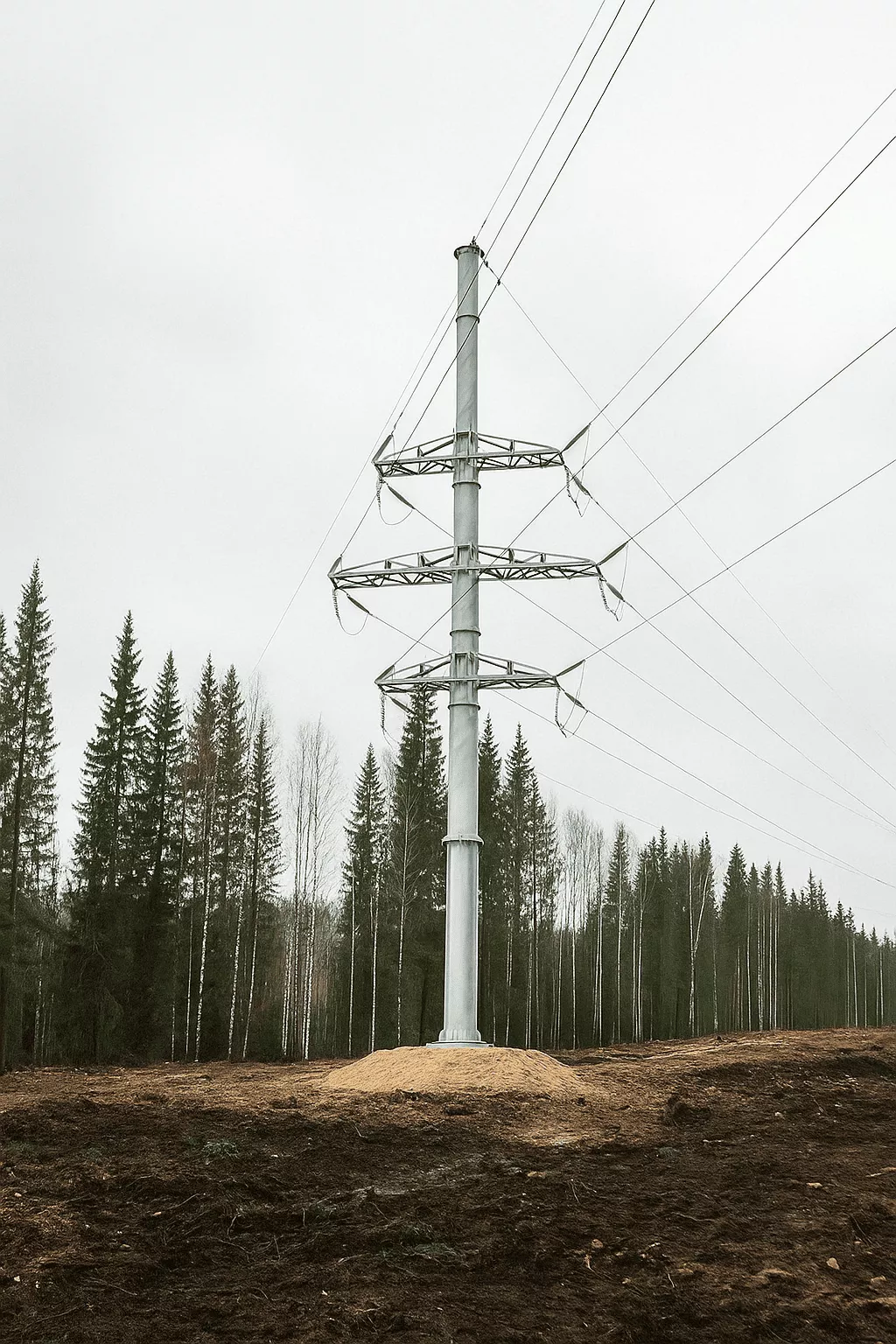

Линия электропередачи

Безопасная дистанция от ЛЭП

Для каждой категории напряжения установлены минимальные расстояния, на которые можно приближаться к линии электропередачи. Эти нормы указаны в Приказе Минтруда РФ от 24.07.2013 № 328н и представлены в таблице:

Напряжение, кВ

Минимальное расстояние от людей, инструментов, ограждений, м

От техники, м

До 1

Не нормируется (нельзя прикасаться)

1

До 35

0,6

1

До 100

1

1,5

До 150

1,5

2

До 220

2

2,5

До 330

2

3,5

До 500

3,5

4,5

До 750

5

6,5

До 1150

8

10,8

Определять напряжение ВЛ только по количеству изоляторов не всегда точно — конструктивные особенности могут варьироваться в зависимости от региона, климата и проекта. Указанные безопасные расстояния рассчитаны для обученного персонала с допуском.

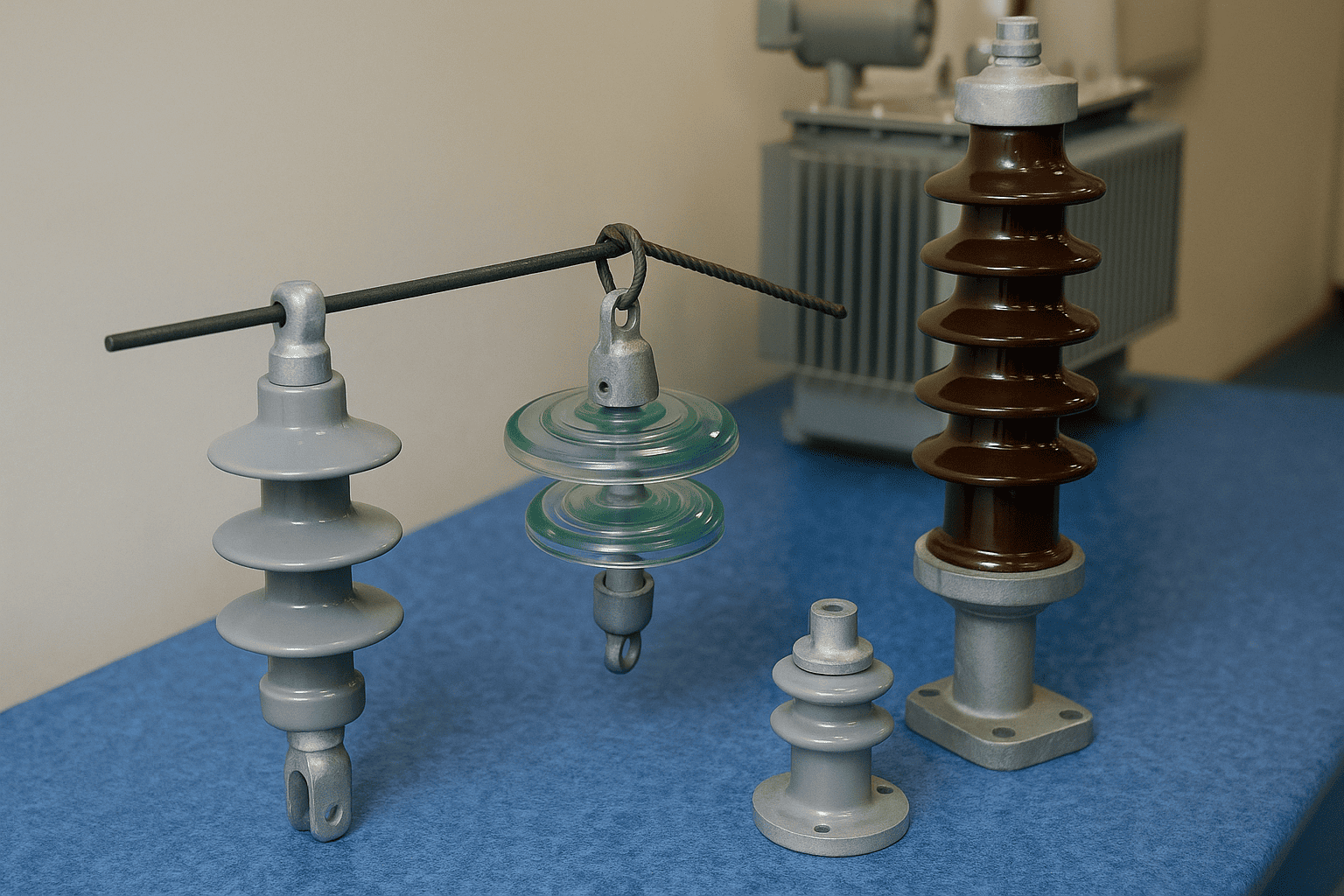

Типы изоляторов на воздушной ЛЭП

Изолятор — это элемент, удерживающий провод на опоре и предотвращающий утечку тока. Их изготавливают из стекла, фарфора или полимеров. По назначению различают:

  • Линейные. Они крепят провода к опорам, имеют форму с ребрами для увеличения сопротивления пробою.
  • Аппаратные. Разделяют токоведущие части и заземленные элементы.
  • Проходные. Устанавливаются в местах ввода проводов в здания или подстанции.

Также изоляторы классифицируют по способу крепления. Штыревые используются на ВЛ до 35 кВ, устанавливаются на штырях или крюках. Подвесные изготавливаются из стекла, монтируются в виде гирлянд. Опорные закрепляют провода на оборудовании, работают при 6–35 кВ. Стержневые устанавливаются вертикально, выдерживают нагрузки в разных направлениях, применяются при напряжении выше 1 кВ.

Как по изоляторам определить напряжение ЛЭП

0,4 кВ

Низковольтные линии в населенных пунктах. Оснащаются штыревыми изоляторами из стекла или фарфора. Устанавливаются на многогранных опорах, используются для распределения электроэнергии от подстанции. Количество проводов зависит от числа фаз.

6 и 10 кВ

Содержат 3 провода, с 1–2 изоляторами на каждом. Эти линии подают питание к подстанциям. Отличаются мощными опорами с крупными фарфоровыми или стеклянными изоляторами. Вдоль трассы размещаются знаки, обозначающие охранную зону (шириной 10 м). Иногда встречаются комбинированные ВЛ с напряжением 0,4 и 10 кВ одновременно. На промежуточных опорах возможны любые виды изоляторов, на анкерных — чаще подвесные.

35 кВ

Используют гирлянды из 3–5 подвесных изоляторов. Такие ЛЭП встречаются за пределами городов, устанавливаются на металлических многогранных мачтах. Воздушный зазор между кабелем и конструкцией — не менее 600 мм.

110 кВ

На каждом проводе — гирлянда из 6–9 изоляторов. Кабели разводят на расстояние от 1 м между собой и от конструкций. При напряжении 150 кВ к гирлянде добавляют ещё пару изоляторов, увеличивая воздушный промежуток до 1,5 м.

220330 кВ

Могут использовать как одиночные кабели, так и расщепленные фазы с несколькими проводами. Количество изоляторов — от 11 до 20. Воздушный зазор — не менее 3,5 м.

500–750 кВ и выше

Фазы часто расщеплены — в каждой по 2–5 проводов. Изоляторы собираются в длинные гирлянды из 18–25 элементов. Устанавливаются на высоких многогранных опорах, обеспечивающих безопасное расстояние от земли до провода.
